基坑在線監測

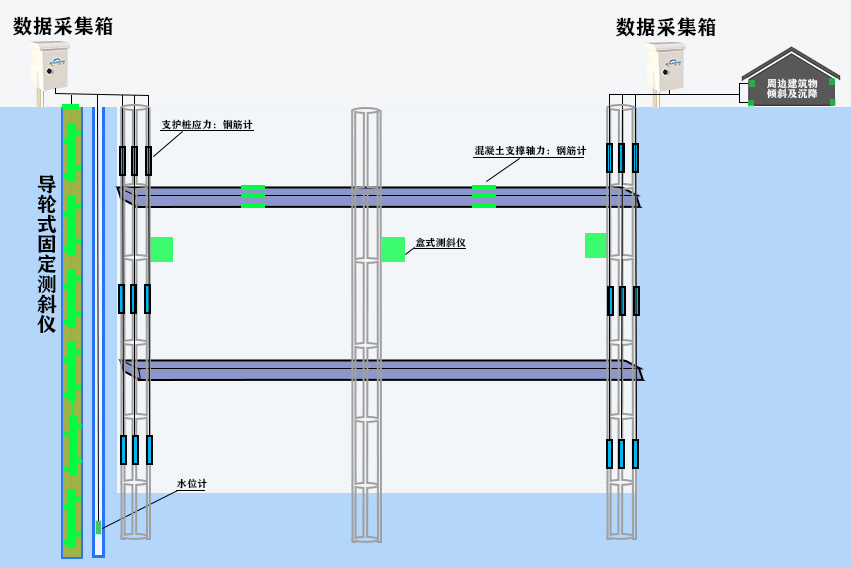

建筑基坑開挖施工風險高、施工難度大。近年來基坑工程事故不斷，主要表現為圍護結構破壞，基坑塌方以及大面積滑坡，基坑四周道路開裂與塌陷，相鄰地下設施變位與破壞，領近建（構）筑物開裂與倒塌等，造成了生命財產的重大損失。傳統檢測的主要技術參數均由人工定期用傳統儀器到現場進行測量，安全檢測工作受天氣、人工、現場條件等許多因素的影響，人工檢測還存在不能及時檢測各項技術參數，存在一定的系統誤差和人為誤差，這些都影響工程的安全生產和管理水平。深基坑自動化監測系統的實施，便于施工單位和安全監管部門快速掌握與工程安全密切相關的技術指標的最新動態，有利于及時掌握工程的運行狀況和安全狀況，在災難來臨之前給出預警，將會大大減少事故發生。為確?；咏Y(jié)構的穩定性、及時了解地下水位，地下管線，地下設施，地面建筑在開挖施工工程中所受的影響程度，建立（深）基坑工程安全監控及高層建筑物監測系統是非常必要的。監測內容包括：支撐軸力、支護樁應力、支護樁傾斜、地下水位、深層水平位移、周邊道路沉降、周邊建筑物傾斜沉降等。

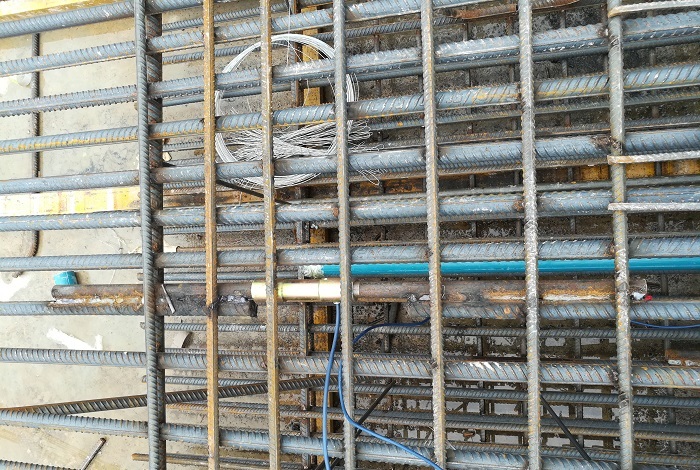

支護體系外側的側向土壓力由圍護樁及支撐體系所承擔，當實際支撐軸力與支撐在平衡狀態下應能承擔的軸力（設計值）不一致時，將可能引起支護體系失穩。支護結構的支撐體系根據支撐構件材料的不同可分為鋼筋混凝土支撐和鋼支撐兩大類?；炷林?/span>軸力一般選擇鋼筋計進行測試，鋼支撐軸力監測通過軸力計進行測試。
支撐軸力
2 圍護結構深層水平位移監測

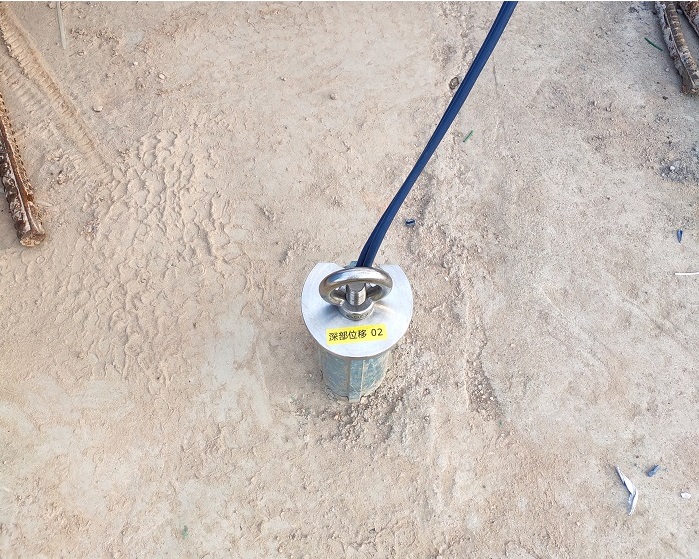

基坑土方開挖，土體原始應力狀況發生變化，圍護結構外地層土體對其施加主動土壓力，造成圍護結構或外側地層不同深度處發生水平變位，通過監測、整理、分析不同深度的水平變位，判斷是否存在薄弱區段，指導施工。深層水平位移監測選用導輪式固定測斜儀進行監測。

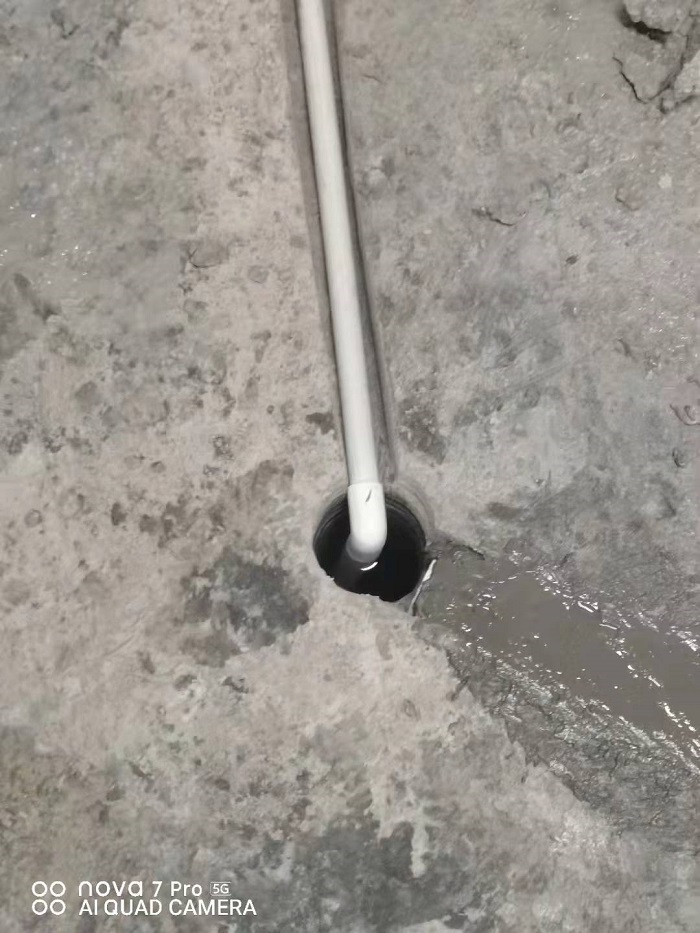

深基坑開挖過程中，工程地質和水文地質條件較為復雜，地下水問題對工程建設產生很大影響，容易引發工程事故，針對深基坑工程監測的目的及要求，對深基坑施工過程中不同地下水位監測點布設水位傳感器，對地下水位實時監測，指導施工。地下水位監測選用水位計進行監測。
深部位移（左） 地下水位（右）

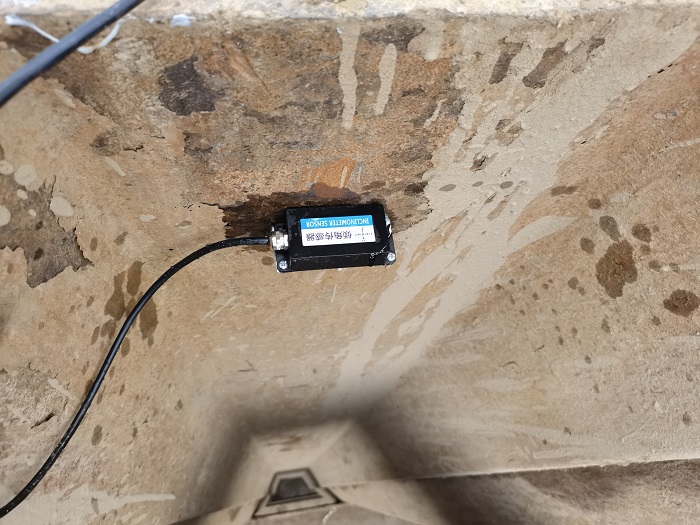

因地基滑移，或因承載嚴重不足，或局部碎陷，導致房屋整體或局部產生相對于鉛垂方向的角度傾斜。實時地監測房屋的傾斜參數狀態，能夠及時反饋房屋的當前狀態，當房屋的傾斜度超過預設門限值時，系統應產生告警信號。房屋傾斜采用盒式固定測斜儀盒式固定測斜儀進行監測。
基坑在開挖過程中，由于水位的下降等各種因素的影響，會導致周邊建筑物地基發生不同程度的變化，從而造成建筑物的沉降，當沉降量過大時，會對建筑物自身的安全造成影響。高層建筑在施工過程中，隨著荷載的增加，地基及承重梁可能發生沉降及傾斜等情況，因此，在影響范圍內，對建筑物沉降進行實時監測很有必要。選用靜力水準儀進行建筑物沉降的實時監測。
建筑/支護傾斜（左） 沉降（右）
應力監測主要用于深基坑錨桿錨索、混凝土、以及周邊建筑結構，監測目標結構關鍵承部位的受力情況，以了解結構的長期或瞬態的受力情況。對于深基坑錨索受力監測，采用振弦式錨索應力計；混凝土應力使用內埋式應變計；周邊建筑結構應力監測采用表面應變計。
