大體積混凝土測溫
我國《大體積混凝土施工規范》GB50496-2009里規定：混凝土結構物實體最小幾何尺寸不小于1m的大體量混凝土，或預計會因混凝土中膠凝材料水化引起的溫度變化和收縮而導致有害裂縫產生的混凝土，稱之為大體積混凝土。在《地下工程防水技術規范》GB50108-2008中4.1.27中，明確要求：混凝土中心溫度和混凝土表面溫度之差不應大于25℃，再一個就是混凝土表面溫度與大氣溫度之差不應大于20℃。在施工中，混凝土因為水化產生一定的溫度，冷卻后，往往會在混凝土內部引起相當大的拉應力。有時溫度應力可超過其它外荷載所引起的應力，因此掌握溫度應力的變化規律對于進行合理的結構設計和施工極為重要。
施工混凝土內部熱量較難散發，外部表面熱量散發較快，內部和外部熱脹冷縮過程相應會在混凝土表面產生拉應力。溫差大到一定程度，混凝土表面拉應力超過當時的混凝土極限抗拉強度時，在混凝土表面會產生有害裂縫,有時甚至貫穿裂縫。
1)早期:自澆筑混凝土開始至水泥放熱基本結束,一般約3 天。這個階段的兩個特征，一是水泥放出大量的水化熱,二是混凝土彈性模量的急劇變化。
2)中期:自水泥放熱作用基本結束時起至混凝土冷卻到穩定溫度時止，這個時期中，溫度應力主要是由于混凝土的冷卻及外界氣溫變化所引起,這些應力與早期形成的殘余應力相疊加, 在此期間混凝土的彈性模量變化不大。
(3)晚期:混凝土完全冷卻以后的運轉時期。溫度應力主要是外界氣溫變化所引起，這些應力與前兩種的殘余應力相迭加。
1、大體積混凝土的測溫要求：規范規定，對大體積混凝土養護，應根據氣候條件采取溫度控制措施，并按需求測定澆筑后的混凝土表面和內部溫度，將溫差控制在設計要求的范圍內，基礎底板混凝土澆筑時應設專人配合預埋測溫管。
2、冬施期間的測溫要求：?應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204及國家現行有關標準的規定。應根據施工方案規定的參數檢查水、骨料、外加劑溶液和混凝土出機、澆筑、起始養護時的溫度。應檢查混凝土從入模到拆除保溫層或保溫模板期間的溫度。
3、混凝土熱養護測溫：混凝土熱養護測溫是控制熱養護升溫時升溫、恒溫和降溫過程中的試件和溫度關系，以保證養護工序的正常進行，確?；炷翗?gòu)件的質量。

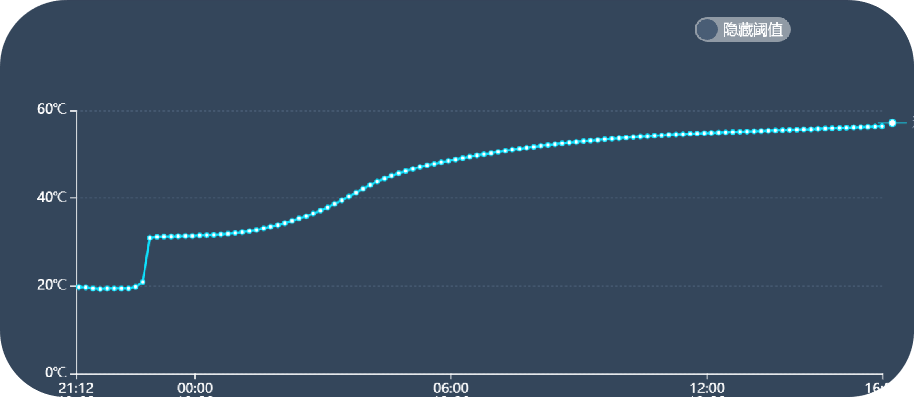

為控制好混凝土內部溫度與表面溫度之差不超過25℃，大體積混凝土澆筑后，必須進行監測，檢測混凝土表面溫度與結構中心溫度，以便采取相應措施，保證混凝土施工質量。采用埋入式溫度傳感器、多通道數據采集儀、遠程無線傳輸模塊實現混凝土溫度自動化監測。
數據采集儀：數據采集儀有1/4/8/16通道可選，能夠采集振弦、溫度等信號，內置計算和存儲模塊，將采集到的物理量定時存儲或傳輸至上位機，精度高，穩定性好，廣泛應用于混凝土測溫、深基坑監測、鋼結構監測等領域。
無線傳輸模塊：支持中國移動、中國聯通以及中國電信的4G網絡，包括4G Cat4高速和4G Cat1中低速網絡，大大提升了數據傳輸速度和實時性。廣泛應用于深基坑監測、鋼結構監測、水庫大壩、橋梁隧道等結構健康監測領域，實現數據遠傳應用。
埋入式溫度計：高精度感溫元件，雙通道防水技術，304不銹鋼加焊，防水防油防銹，反應迅速，性能穩定，應用于混凝土、鋼結構、地下水等溫度檢測。
