內埋應變計

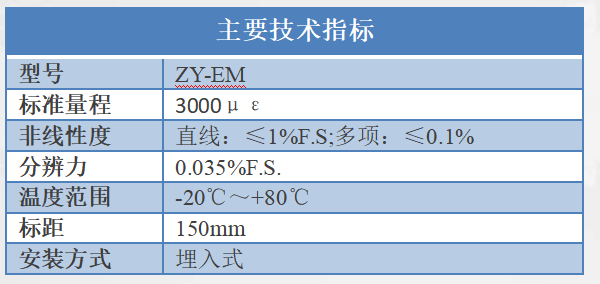

型號：ZY-EM
激勵電壓：12V DC
量程：3000
分辨率：0.035%FS
輸出信號：Hz
應用場景：深基坑、隧道、混凝土和橋梁等應力應變監測
Description
ZY-EM振弦式內埋應變計主要用于深基坑混凝土支撐、隧道混凝土、橋梁等各種結構的應變監測，直接埋設在水工建筑物及其它結構的混凝土或鋼筋混凝土內，以監測混凝土的應變，內置的溫度傳感器可同時監測環境溫度。內埋式振弦式應變計主要粘接、綁扎或使用一段錨桿通過鉆孔的方式固定在混凝土結構表面上來測量混凝土的應變，由左右端安裝支座、鋼弦和線圈組成，當被測結構物發生應變時，振弦式應變計左右端安裝支座產生相對位移并傳遞給鋼弦，使鋼弦受力發生變化，從而改變鋼弦的固有頻率，測量儀表輸出脈沖信號，通過線圈激振鋼弦并檢測出線圈所感應信號的頻率，振動頻率的平方正比于應變計的應變，經換算得到被測結構物的應變量。
